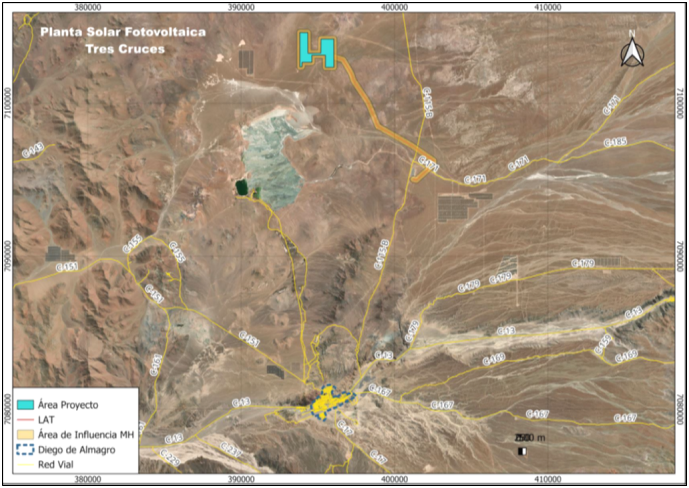

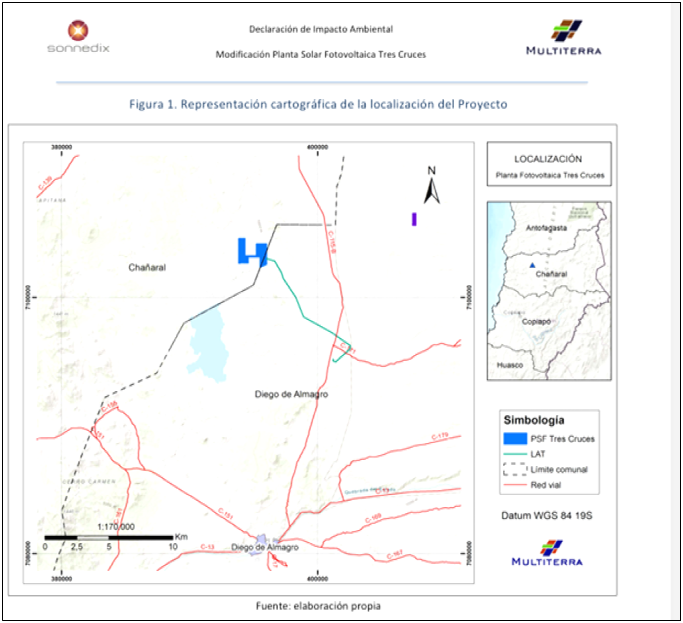

Modificación Planta Solar Fotovoltaica Tres Cruces

Obras

Descripción

Obras Permanentes

Planta Fotovoltaica: La Planta Solar Fotovoltaica tendrá una potencia de 150 MWp y está compuesta por 258.596 módulos fotovoltaicos de 580 W a 610 Wp cada uno. Los módulos se encuentran montados sobre 5.174 seguidores solares a un eje que permiten el cambio de ángulo de inclinación de los módulos de acuerdo a la trayectoria diaria del sol.

Sistema de acumulación de energía (BESS): El Proyecto contempla la incorporación de un sistema de almacenamiento de energía mediante baterías o también definido BESS, para optimizar la producción de energía y su respectiva inyección al SEN. El sistema de almacenamiento BESS del proyecto Tres Cruces tendrá una potencia de 180 MW durante 5 horas y una capacidad de almacenamiento de 900 MWh.

Contenedores de baterías BESS: El sistema de almacenamiento BESS modelo MC10C-B5365-U-R4M04 de BYD empleará contenedores de baterías a partir de celdas de ion-litio con cátodo de fosfato de hierro litio (LFP).

Power Convertion System (PCS): Para la conversión de corriente continua a corriente alterna y viceversa se emplearán PCS PCSK Multi FP4390K2 de la marca Power Electronics los cuales poseen una tensión DC de 976 - 1500 Vcc lo que lo hace compatible con los contenedores ESS proyectados. Cuenta con una potencia y tensión AC de 4390 kVA y 690 Vac. El funcionamiento de los convertidores de potencia es totalmente automático. A partir de un valor de potencia de entrada suficiente, la electrónica de potencia implementada en el convertidor supervisa la tensión y la frecuencia de red y a partir de ahí comienza el proceso de acondicionamiento de potencia. Para la carga de las baterías, el convertidor adaptará la tensión entrante a la tensión nominal de la batería, empleando los filtros necesarios para evitar el rizado y proporcionar una tensión constante.

Estación de conversión MVS: La estación de transformación es el equipo encargado de elevar la tensión a 33 kV sincronizada con la red a la que se conecta el sistema, así también como proceder a la reducción de corriente alterna en media tensión proveniente de la central fotovoltaica Tres Cruces para finalmente almacenar energía en los contenedores BESS. Por lo tanto, el sistema MVS es totalmente bidireccional, permitiendo la elevación de la tensión para inyectar la energía almacenada, como también la reducción de la tensión para almacenar la energía en los BESS.

Cableado de baja tensión: En la instalación de almacenamiento, el sistema de corriente continua de baja tensión se incluirá el siguiente cableado principal: Cableado entre los contenedores de baterías BESS y los PCS’s. Para el cableado anterior, se considera que de acuerdo a la información técnica del contenedor ESS se requieren cuatro (4) circuitos de 991,12 A cada uno. Con esto considerando la tensión nominal de 1081,6 V, se obtienen alrededor de 1072 kW. Se consideran para fines de estimación de cantidades y cubicación por cada contenedor, conductores 3 c por polo de 150 mm² para completar 496 A por cada circuito. Como premisa, se considera un escenario desfavorable/conservador en que los conductores van canalizados de manera subterránea mediante ductos de PVC y agrupados en ocho (8) circuitos espaciados en 0,25 m.

Cableado de media tensión: En la instalación de almacenamiento, el sistema de corriente alterna de media tensión se incluirá el siguiente cableado principal: Al menos nueve (9) circuitos de 17,2 MW que sumen 150 MW. Por ende, para el cableado anterior, se considera el dimensionamiento para una potencia de 17,2 MVA @ 33 kV, con una corriente resultante de 308 A. Se consideran para fines de estimación de cantidades y cubicación, el uso de conductores de cobre XLPE/PCV de 300 mm2, considerando 2c x fase para cada uno de los circuitos del BESS hacia la sala celdas, a su respectiva celda.

Sistema de control, protecciones y comunicaciones: El sistema de control y monitorización de la instalación de almacenamiento BESS deberá estar basado en productos abiertos del mercado e incluirá el SCADA y el sistema de control de la instalación, así como todos los equipos necesarios para comunicar con el resto de los sistemas de la planta fotovoltaica y la subestación.

Sistema de alumbrado perimetral e interno: La construcción de la instalación de almacenamiento se integrará con un sistema de alumbrado con un nivel lumínico acorde a las normativas nacionales vigentes para poder efectuar las maniobras precisas con el máximo de seguridad, además de un sistema de alumbrado de emergencia. La instalación de almacenamiento dispondrá de tomas de fuerza correctamente distribuidas para dotar de alimentación a los equipos que así lo requieran.

Conexión media tensión con red: Para la conexión del sistema BESS, que permita la evacuación de la energía almacenada, se prevé la conexión de los circuitos trifásicos de media tensión en el switchgear existente

de la subestación elevadora Tres Cruces 220/33 kV.

Subestación elevadora Tres Cruces (220/33 kV): La Planta cuenta con una Subestación Elevadora de 220/33 kV localizada en el sector

sureste del polígono de emplazamiento de los módulos fotovoltaicos.

La Subestación Elevadora permite evacuar la energía que se produce en la Planta

Fotovoltaica de Tres Cruces y su diseño cuenta de dos patios o niveles de tensión. El patio

de MT recibe los circuitos de generación por medio de las celdas de MT en dos barras de

33 kV, ambas conectadas por medio de un remonte, que van a parar a los dos

transformadores de poder que elevarán la tensión a 220 kV apta para la transmisión a

través de la Línea de Alta Tensión de simple circuito.

Línea de alta tensión (LAT): El Proyecto cuenta con una línea de evacuación de alta tensión de 220 kV de una extensión

de 12,016 km. El trazado de la línea inicia en la subestación elevadora de la Planta, en el

sector sureste del polígono donde se emplazan los módulos y continúa hacia el S/E

sostenida por 34 estructuras hasta conectar con la subestación Cumbre. Los apoyos de la

línea corresponden a estructuras de acero reticulado.

Camino de acceso: La planta contará con un camino de acceso de 12.016 metros de longitud por 8 metros de ancho, el que además servirá para el mantenimiento de la Línea de Alta Tensión. Este camino tendrá una carpeta de rodado compuesta por bischofita u otro supresor de polvo y su superficie total será de 9,61 ha.

Instalación de faenas:  Se proyecta una instalación de faenas en la zona suroriente del Proyecto, ubicado cerca de la entrada al parque. Se contempla la utilización de edificios modulares prefabricados en fibra de vidrio o panel sándwich "chapa metálica grecada interior y exterior con aislamiento en lana de roca", apoyados sobre suelo compactado y/o nivelado. Para la instalación de faenas se consideran los siguientes edificios e instalaciones.

Zona de acopio de materiales y equipos principales:  Se utilizará la zona respectiva para el acopio de los distintos materiales a ocupar durante la fase de construcción y equipos principales en una superficie de 888 m2.

Zona de acopio de residuos sólidos: Se prevé la instalación de una bodega de Residuos Peligrosos, un área delimitada para los Residuos Industriales no Peligrosos y un área de almacenamiento temporal para los Residuos Sólidos Domiciliarios, los cuales se encuentran descritos en el ítem

Zona de acopio de excedentes de movimientos de tierra:  Los excedentes de movimientos de tierra se acopiarán temporalmente dentro del área de residuos industriales no peligrosos.

Grupo electrógeno: El suministro de energía eléctrica para las obras de instalación se obtendrá desde los servicios auxiliares de la Planta compuestos por 6 generadores diésel de 30 kVA. En caso de requerir suministro para herramientas en zonas alejadas de los puntos de suministro eléctrico, se emplearán 10 generadores móviles de 5 kVA.

Servicios higiénicos: Durante la fase de construcción, se emplearán 4 baños de 15 m cambio (incluida las duchas) de 45,6 m 2 2 cada uno y 4 salas de cada una de ellas, conectadas a una planta de tratamiento de aguas servidas. Los detalles de la instalación se encuentran en el capítulo 4.3.2 referido al PAS 138.

Garita de control: Se dispondrá de una garita de control de 15,6 m planta durante la fase de construcción.

Estacionamientos:  Se dispondrá de 335 m destinada a controlar el acceso a la para el estacionamiento de maquinarias y camionetas y de una superficie de 775 m2

para el estacionamiento de vehículos ligeros.

Permisos Ambientales Sectoriales mixtos

Aplicabilidad

Artículo 132.- Permisos para hacer excavaciones de tipo arqueológico, antropológico y paleontológico.

Dado su emplazamiento y las profundidades que se perforarán se intervendrán las capas FOSILÍFERAS de los Depósitos Aluviales (Qa). Teniendo en cuenta que la superficie donde se emplazará el Proyecto se encuentra alterada antrópicamente y en los límites laterales entre las unidades geológicas sedimentarias (una de ellas fosilíferas), se solicita el PAS132 (Anexo 3.1 de la DIA) para todo el Proyecto

Artículo 138.- Permiso para la construcción, reparación, modificación y ampliación de cualquier obra pública o particular destinada a la evacuación, tratamiento o disposición final de desagües, aguas servidas de cualquier

naturaleza.

El Proyecto contará con un servicio higiénico durante la fase de operación, cuyas aguas serán enviadas a un sistema particular de aguas servidas, el que consiste en una fosa séptica con dren de infiltración. Debido a esto, se presentan los antecedentes de cumplimiento del PAS 138 (Anexo 3.2 de la DIA).

Artículo 140.- Permiso para la construcción, reparación, modificación y ampliación de cualquier planta de tratamiento de basuras y desperdicios de cualquier clase o para la instalación de todo lugar destinado a la acumulación, selección, industrialización, comercio o disposición final de basuras y desperdicios de cualquier clase.

El Proyecto considera un sitio para la acumulación temporal de residuos asimilables a domiciliarios e industriales no peligrosos por lo que presenta antecedentes de cumplimiento del PAS 140 (Anexo 3.3 de la DIA). El titular realizará los trámites de autorización del Proyecto y autorización de funcionamiento ante la SEREMI de Salud de la Región de Atacama.

Artículo 142.- Permiso para todo sitio destinado al almacenamiento de residuos peligrosos.

El Proyecto considera un sitio para el almacenamiento temporal de residuos peligrosos durante la fase de construcción, operación y cierre, por lo que presentan antecedentes de cumplimiento del PAS 142 (Anexo 3.4 de la DIA).

Artículo 146.- Permiso para la caza o captura de ejemplares de animales de especies protegidas para fines de investigación, para el establecimiento de centros de reproducción o criaderos y para la utilización sustentable del recurso.

El Proyecto requiere realizar un rescate y relocalización de la especie Liolaemus manueli presente en el polígono del parque fotovoltaico.

Artículo 156.- Permiso para la construcción de ciertas obras hidráulicas

El Proyecto requiere ejecutar badenes y cruces de zanjas por quebradas presentes en el polígono de la planta y en el camino de acceso y servicio de la LAT.

Artículo 160.- Permiso para efectuar modificaciones de cauce.

El Proyecto se emplaza sobre suelo rural, fuera de los límites urbanos consolidados por lo que se presentan los antecedentes de cumplimiento del PAS 160 (Anexo 3.6 de la DIA).

Componente

Fase de ejecución

Nombre del Compromiso

Objetivo del Compromiso

Medio Humano

Fases Construcción y Cierre

Identificación de vehículos, buses, camiones, camionetas y equipos con señalética del Titular y nombre del Proyecto.

Identificación de todos los vehículos del Proyecto por parte de la comunidad y de los usuarios de las rutas de acceso al Proyecto.

Medio Humano

Todas las fases del proyecto

Contratación de mano de obra local de Diego de Almagro y  Chañaral

El Titular del Proyecto, se compromete  a contratar mano de obra local, dando la prioridad  a las personas de las comunas de Diego de  Almagro y Chañaral, previa evaluación o  diagnóstico de salud, competente para trabajos en  este tipo de Proyecto.

Fauna

Fase de Construcción

Protección de fauna terrestre

Proteger la fauna terrestre en el  Área de Influencia del Proyecto

Fauna

Antes de iniciada la Fase de Construcción.

Plan de Perturbación Controlada

Aplicar las medidas o planes de acción para la  reducción del nivel de significancia producto de la  ejecución del Proyecto sobre las especies de fauna  silvestre protegidas y de movilidad baja (Dragón de  Manuel) que habitan en las obras lineales del Proyecto (LAT).

Arqueología

Fase de Construcción.

Capacitación y Monitoreo para prevención y protección del patrimonio arqueológico y cultural

Se impartirán charlas de cuidado y valoración del patrimonio cultural a todos los trabajadores involucrados en la fase de construcción. Con el fin de capacitar adecuadamente al personal que trabajará en este proyecto

Paleontología

Fase de Construcción.

Capacitación y Monitoreo para prevención y protección del patrimonio arqueológico y cultural

Plan de acción a seguir durante la fase de construcción del Proyecto, ante hallazgos paleontológicos imprevistos.
