Parque Eólico Las Lilas

El "Parque Eólico Las Lilas" es un proyecto de generación de energía renovable de 240 MW, ubicado en la comuna de Los Ángeles (Región del Biobío). Posee un carácter interregional debido a que sus áreas de influencia por ruido, vibraciones y emisiones atmosféricas se emplazan en las comunas de Los Ángeles, Quilleco, Tucapel (ambas de la región del Biobío) y Yungay (Región de Ñuble). La iniciativa contempla la instalación y operación de 30 aerogeneradores de 8,0 MW cada uno, junto a un sistema de almacenamiento de energía mediante baterías (BESS) de 110 MW de capacidad.

Para la evacuación de energía se construirá una subestación elevadora (33 kV/220 Kv) y una Línea de Transmisión Eléctrica (LAT) de 220 kV con una extensión de 3,84 km. El sistema se conectará al Sistema Eléctrico Nacional (SEN) mediante la Subestación Seccionadora Las Lilas, la cual también corresponde a una obra del proyecto e intervendrá la línea existente Los Notros-Charrúa a través de dos tramos de conexión aérea (Trazado A de 1,45 km y trazado B de 0,88 km).

La ejecución del proyecto se estructura en tres etapas consecutivas. La fase de construcción (24 meses) comprende la habilitación de caminos, instalación de faenas, planta de hormigón, excavación para fundaciones, montaje de aerogeneradores y tendido de la LAT, entre otros. La fase de operación (35 años) se centra en la generación eléctrica, el mantenimiento preventivo y correctivo de los activos y el monitoreo de variables ambientales. Finalmente, la fase de cierre (12 meses) consiste en el desmantelamiento de las estructuras, el retiro de equipos y la restauración de las áreas intervenidas, asegurando la estabilidad física y química del terreno.

El Proyecto ingresa al Sistema de Evaluación de Impacto Ambiental (SEIA) de acuerdo con lo establecido en la Ley N°19.300 Sobre Bases Generales del Medio Ambiente (LBGMA en su Artículo 10, literal c) y el Reglamento del Sistema de Evaluación de Impacto Ambiental (D.S. N°40/2012 de MMA en su Artículo 3, literal c) A saber:

c) “Centrales generadoras de energía mayores a 3 MW”.

Además, incluye como tipología de las partes, obras y acciones del proyecto, las tipologías del Reglamento del Sistema de Evaluación de Impacto Ambiental (D.S. N°40/2012 de MMA en su Artículo 3, literal b.1) y b.2). A saber:

b.1) Líneas de transmisión eléctrica de alto voltaje que conduzcan energía eléctrica con una tensión mayor a 23 kV y cuyo trazado presente una longitud superior a 2 km

b.2) Subestaciones

35 años

El Proyecto estará emplazado físicamente en la comuna de Los Angeles, Provincia del Biobío, región del Biobío. Sin embargo, las áreas de influencia de los componentes ruido, vibraciones y emisiones atmosféricas se extienden hacia las comunas de Los Ángeles y Quilleco, Tucapel en la Región del Biobío, y en la comuna de Yungay, Región de Ñuble, motivo por el cual el proyecto es de carácter Interregional.

Localización político-administrativa del Proyecto

A continuación, se muestran la ubicación general del Proyecto, en sistema de coordenadas UTM,

Datum WGS 84, huso 19 Sur. Cabe señalar que el Anexo 1.2 y Anexo 1.3 de la DIA, se adjuntan los

archivos digitales tanto en formato KMZ y shapefile del Layout del proyecto.

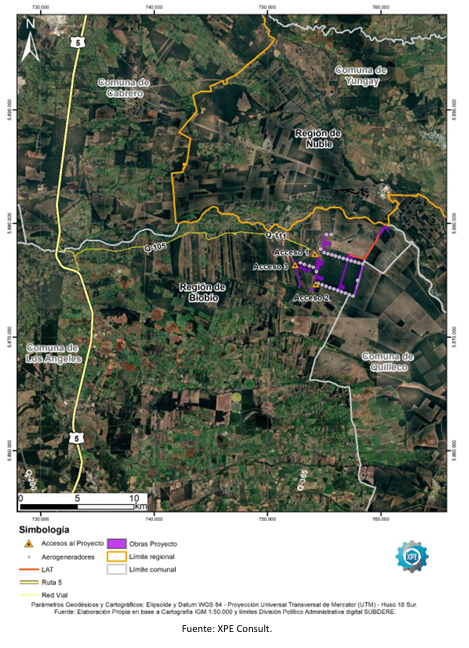

II. Ubicación general del Proyecto DIA Parque eólico Las Lilas

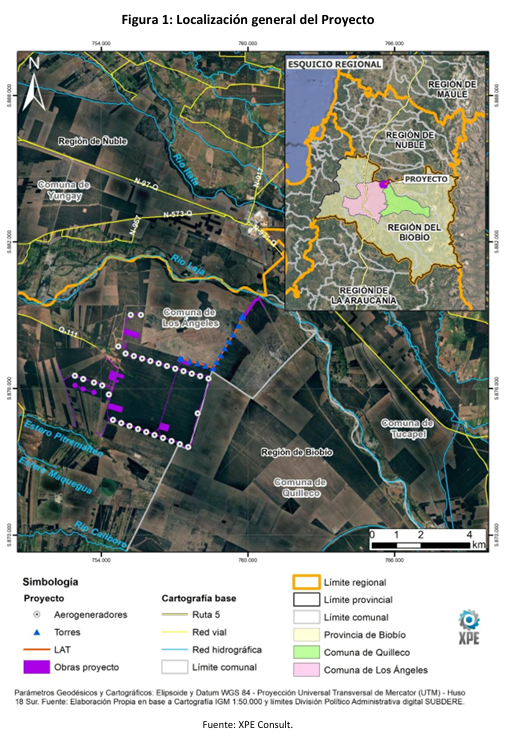

Figura 1. Ubicación general del Proyecto DIA Parque eólico Las Lilas

El proyecto contempla la ejecución de obras temporales y permanentes, las que se detallan a continuación:

Obras y/o partes temporales

Corresponden a todas aquellas obras que son habilitadas con el fin de brindar apoyo durante la fase de construcción y que serán desmanteladas una vez finalizada dicha fase.

Las obras temporales del Proyecto corresponden a las que se listan a continuación:

• Instalación de Faenas -

Área de estacionamiento camioneta - - - - - - - - - - - - - - - - - - -

Área estacionamiento buses N°1 y N°2

Área estacionamiento ambulancia

Área servicios higiénicos – duchas y salas de cambio N°1, N°2, N°3

Área servicios higiénicos – baños N°1, N°2, N°3

Área oficina contratista N°1 y N°2

Área oficina Titular

Área comedor y cocina

Área planta de tratamiento de aguas servidas (PTAS)

Área estanque almacenamiento agua tratada de PTAS

Área zona de acopio de residuos no peligrosos (RESNOPEL)

Área bodega de residuos peligrosos (RESPEL)

Área bodega de sustancias peligrosas (SUSPEL)

Área zona de acopio de residuos domiciliarios (RESDOM)

Área estanque de combustible

Área estanque de agua potable

Área sala de procedimiento no invasivos

Área garita de acceso (opción 1) y (opción 2)

Área generadores

Área punto de encuentro de emergencias

• Área planta de hormigón

• Área botaderos (N°1, N°2, N°3 y N°4)

• Área zona de acopio de materiales

• Área plaza de tendido para la LAT

• Frentes de trabajo móviles para la construcción de los aerogeneradores

Obras y/o partes permanentes

·         Área de generación -

-          Aerogeneradores - - - - - - -

-          Subestación Elevadora

-          Subestación Seccionadora

-          Fundación de aerogeneradores

-          Plataforma de montaje aerogeneradores

-          Sistema de Almacenamiento de Energía en Baterías (BESS)

-          Red colectora de 33 kV

-          Área de Operación y Mantenimiento (O&M)

➢ Edificio el cual además cuenta con las siguientes

instalaciones:

o Área de comedor y cocina

o Área de servicios higiénicos-baños

o Área de oficinas

➢ Área Bodega principal y secundaria

➢ Área Bodegas de Sustancias Peligrosas (SUSPEL) N°1 y N°2

➢ Área Bodega de Residuos Peligrosos (RESPEL)

➢ Área de bodega de residuos domésticos (RESDOM)

➢ Área bodega de residuos no peligrosos (RESNOPEL)

➢ Área Planta de fosa

➢ Área de drenes

➢ Área de almacenamiento

• Área de transmisión –

-          Línea de Alta Tensión (LAT) de 220 kV

-          Estructuras (torres)

-          Fundaciones

-          Cable conductor

-          Cable de guarda

-          Aisladores

-          Puesta a tierra

-          Franja de seguridad LAT

·         Obras permanentes complementarias

-          Torres meteorológicas N°1, N°2, N°3

-          Caminos internos del Proyecto

-          Huella caminera

-          Huella existente

-          Seccionamiento LT 2x220 kV Charrúa - Los Notros

Caminos de acceso al proyecto

El acceso al predio del Proyecto Parque Eólico Las Lilas se realizará utilizando la Ruta 5 Sur, desde dónde se conectará por la Ruta Q-105 y Ruta Q-111 en dirección al acceso N°1 asociado al Proyecto. Cabe mencionar que el Proyecto contemplan tres (3) punto de acceso desde la Ruta 5 Sur, que es una obra existente. El proyecto considera además dos accesos adicionales considerados para el acceso de los componentes de los aerogeneradores ubicados hacia el sector sur del Proyecto, como se observa en la imagen a continuación:

• Fase de operación: considera la realización de las siguientes actividades y requerimientos principales:

• Puesta en marcha del Proyecto

• Mantenimiento del Parque Eólico

• Mantenimiento de la subestación elevadora y seccionadora

• Mantenimiento de caminos internos

• Mantenimiento de la línea de alta tensión (LAT)

• Operación del sistema de detención automática de aerogeneradores (por sombra

parpadeante)

Se considera como inicio de fase de operación, la generación de energía y su inyección al

SEN.

• Fase de cierre: considera el desmantelamiento y retiro de todas las edificaciones modulares, equipos, maquinarias y materiales de desecho remanentes.

Para ello, se ha definido un conjunto de acciones y actividades específicas, que se detallan a continuación:

• Habilitación de Instalación de Faenas

• Desmantelamiento de las instalaciones

• Desmantelar o asegurar la estabilidad de la infraestructura utilizada por el proyecto o actividad.

-          Desernergización

-          Desame de caminos, plataforma

-          Desarme de aerogeneradores

-          Demolición/compactación de las fundaciones de aerogeneradores

-          Desarme sistema de almacenamiento

-          Desmantelamiento de edificaciones

• Restaurar la geoforma o morfología, vegetación y cualquier otro componente ambiental que haya sido afectado durante la ejecución del proyecto o actividad

• Prevenir futuras emisiones atribuibles al proyecto desde la ubicación del proyecto o actividad, para evitar la afectación del ecosistema incluido el aire, suelo y agua; y

• La mantención, conservación y supervisión que sean necesarias.

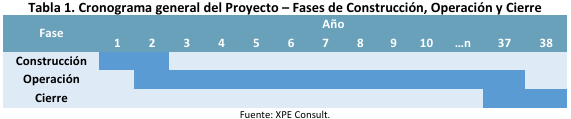

Mientras que el cronograma de las fases se describe de la siguiente manera:

Fuente: Capítulo 1 Descripción de Proyecto, pág. 19

Para más antecedentes, ver capítulo 1 de la DIA en el siguiente enlace:

C01 Descripción de Proyecto

Se ha realizado un análisis técnico y territorial que permite descartar la existencia de efectos,

características o circunstancias que hagan procedente el ingreso del proyecto mediante un Estudio

de Impacto Ambiental (EIA).

Este análisis considera, entre otros aspectos:

• La metodología para la determinación del área de influencia, que se muestra a continuación:

1) Etapa 1. Descripción breve del Proyecto: En esta etapa se describe en que consiste el Proyecto,

señalando en términos generales sus partes, obras y acciones, en cada una de las fases, identificando además la tipología de ingreso al SEIA.

2) Etapa 2. Identificación de las actividades del Proyecto susceptibles a generar afectación: En

esta etapa se identifican las actividades realizadas por el Proyecto susceptibles de generar afectación sobre el medio, las que se agrupan de acuerdo con las fases en las que se desarrollan

3) Etapa 3. Identificación de componentes susceptibles de recibir afectación: En esta etapa se identifican las relaciones de causalidad a través del cruce de actividades del Proyecto con las componentes del medio ambiente, lo que posibilita la visualización de eventuales efectos que se

podrían generar sobre los componentes ambientales como consecuencia de la materialización

del Proyecto.

4) Etapa 4. Identificación del Área de Influencia: A partir de lo anterior, se identifica el Área de

Influencia en donde se realizará la Caracterización Ambiental de aquellos componentes definidos.

Considerando los resultados de aplicar la metodología precedente, se analiza el Proyecto de acuerdo con los artículos 5° al 10° del RSEIA, que son los que permiten definir si el Proyecto debe presentar una Declaración de Impacto Ambiental (DIA) o un Estudio de Impacto Ambiental (EIA).

Para más antecedentes, ver capítulo 2 de la DIA en el siguiente enlace:

Capitulo_2_Analisis_Art_11.pdf

III.        Eventuales situaciones de riesgo o contingencia que serán abordadas por un plan de

prevención de contingencias y emergencias.

Los riesgos ambientales que se han identificado como probables, vinculados a las obras, actividades y fases del Proyecto, y que requieren medidas de prevención específicas, pueden tener un origen natural o antrópico. Dichos riesgos se detallan a continuación:

Dentro del Anexo 1.4 de la DIA correspondiente al Plan de contingencias y emergencias, se expresan en general las medidas de prevención durante las distintas fases del proyecto:

-          Medidas ambientales incorporadas en el diseño de ingeniería del Proyecto

-          Verificar sistemáticamente el cumplimiento de la normativa aplicable

-          Programas internos de control de riesgos y prevención de accidentes

-          Capacitación en aspectos arqueológicos y paleontológicos

-          Capacitación en aspectos referentes a la Afectación de Fauna Silvestre por Atropello

El detalle de estas medidas puede ser consultado en el enlace a continuación:

Anexo 1.4 Plan_de_contingencias_y_emergencias.pdf

IV.        Lista de los permisos ambientales sectoriales que requiere el proyecto.

El titular detalla en el capítulo 3 que contiene el Plan de cumplimiento de la Legislación Ambiental Aplicable y permisos Ambientales sectoriales, el análisis respecto al cumplimiento de las siguientes normativas:

1.       Normativa ambiental de carácter general aplicable al Proyecto

2.       Normativa ambiental de carácter específico aplicable: este análisis se realiza en relación con los componentes ambientales que eventualmente podrían verse afectados por las actividades del Proyecto, entiéndase por estos; aire, agua, suelo, flora, fauna, patrimonio arqueológico, entre otros. Integrando en el análisis las emisiones atmosféricas, acústicas, residuos líquidos domiciliarios, residuos solidos peligrosos y No peligrosos, sustancias peligrosas y la normativa vial y de transporte.

3.       Permisos ambientales sectoriales: se identifican dentro del capítulo 3 los siguientes permisos ambientales sectoriales como aplicables al proyecto:

-          Permiso Ambiental Sectorial 132: Permiso para hacer excavaciones de tipo arqueológico, antropológico y paleontológico.

-          Permiso Ambiental Sectorial 138: Permiso para la construcción, reparación, modificación y ampliación de cualquier obra pública o particular destinada a la evacuación, tratamiento o disposición final de desagües, aguas servidas de cualquier naturaleza.

-          Permiso Ambiental Sectorial 140 Permiso para la construcción, reparación, modificación y ampliación de cualquier planta de tratamiento de basuras y desperdicios de cualquier clase o para la instalación de todo lugar destinado a la acumulación, selección, industrialización, comercio o disposición final de basuras y desperdicios de cualquier clase.

-          Permiso Ambiental Sectorial 142: Permiso para todo sitio destinado al almacenamiento de residuos peligrosos.

-          Permiso Ambiental Sectorial 146: Permiso para la caza o captura de ejemplares de animales de especies protegidas para fines de investigación, para el establecimiento de centros de reproducción o criaderos y para la utilización sustentable del recurso.

-          Permiso Ambiental Sectorial 148: Permiso para corta de bosque nativo.

-          Permiso Ambiental Sectorial 149: Permiso para la corta de plantaciones en terrenos de aptitud preferentemente forestal.

-          Permiso Ambiental Sectorial 156: Permiso para efectuar modificaciones de cauce.

-          Permiso Ambiental Sectorial 160: Permiso para subdividir y urbanizar terrenos rurales o para construcciones fuera de los límites urbanos. El permiso para subdividir y urbanizar terrenos rurales para complementar alguna actividad industrial con viviendas,

V.         Lista de los planes de seguimiento de variables ambientales

El proyecto contempla en la Declaración de Impacto Ambiental, el monitoreo de las siguientes variables ambientales relevantes y sus respectivos planes de seguimiento ambiental:

1.       Plan de seguimiento al monitoreo arqueológico permanente

2.       Plan de seguimiento al monitoreo paleontológico permanente

3.       Plan de seguimiento y monitoreo de cursos de agua con escorrentía superficial, asociados al PAS 156

V.         Lista de los planes de seguimiento de variables ambientales

El proyecto "Parque Eólico Las Lilas" no contempla realizar un monitoreo participativo en ninguna de sus fases toda vez que considera la incorporación de la comunidad mediante la entrega de información a través de Compromisos Ambientales Voluntarios que apuntan a mantener una comunicación fluida con la comunidad que habita en el área en la que se emplaza.

VII.       Lista de los compromisos ambientales voluntarios.

El Proyecto contempla los siguientes compromisos ambientales voluntarios:

1.       CAV-01: Charlas de inducción arqueológica

2.       CAV-02: Charlas de inducción paleontológica

3.       CAV-03: Plan de prevención de afectación de avifauna por colisión-electrocución con la Línea de Transmisión

4.       CAV-04: Plan de monitoreo de fauna voladora

5.       CAV-05: Protocolo de comunicación con la comunidad

6.       CAV-06: Plan de gestión Vial

7.       CAV-07: Charlas de inducción ambientales al personal

8.       CAV-08: Contratación de mano de obra local

9.       CAV-09: Plan de Rescate y Relocalización de Maihuenia poeppigii

I.        Determinación y justificación del área de influencia y Línea de Base del proyecto o

actividad.

       Cap. 1 Descripción del proyecto

      Capitulo_1_Descripcion_del_proyecto.pdf

       Cap. 4 Relación con las políticas, planes y programas de desarrollo regional y comunal.

       Capitulo 4 - Relación con las políticas, planes y programas de desarrollo regional y comunal

       Cap. 5 Relación del Proyecto con políticas. Planes y programas de desarrollo regional y comunal evaluados estratégicamente

      CAPÍTULO 5 RELACIÓN CON LAS POLÍTICAS Y PLANES EVALUADOS ESTRATEGICAMENTE

……Cap. 8 Plan de seguimiento de las variables ambientales

…… Capitulo_8_Plan_de_seguimiento_de_variables_Ambientales.pdf

III.           Descripción de aquellos compromisos ambientales voluntarios, no exigidos por la

legislación vigente, que el titular del proyecto o actividad contempla realizar

Capítulo 7 Compromisos Ambientales Voluntarios (DIA).

Capitulo_7_Compromisos_Ambientales_Voluntarios.pdf

IV.        Plan de Prevención de Contingencias y Emergencias asociados a eventuales situaciones

de riesgo o contingencia.

Anexo 14 (DIA)

     Anexo 1.4 Plan de Contingencias y Emergencias

V.        Antecedentes que justifican la inexistencia de aquellos efectos, características o

circunstancias del artículo 11 de la Ley 19.300.

Capítulo 2 de la DIA

Capitulo_2_Antewcedentes necesarios que justifican la inexistencia de aquellos efectos, características o circunstancias del art. 11

VII.        Plan de cumplimiento de la legislación ambiental aplicable (Normas y listado de

permisos sectoriales.

Capítulo 3 Plan de cumplimiento de la legislación ambiental aplicable (DIA).

Capítulo 3 Plan de cumplimiento normativo
